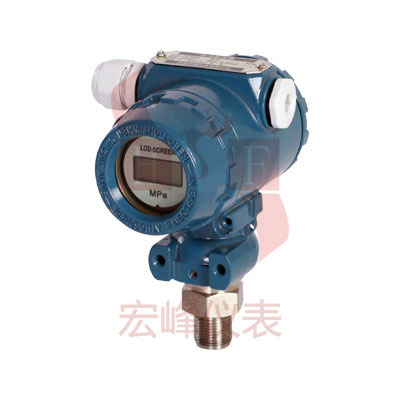

HFYB型压力变送器
压力变送器
- 测量-0.1～0～60MPa任意段量程
- 精度可达1‰，被测介质是与316L相兼容的液体、气体
- 压力传感器和放大电路高度集成，结构简单不松动，重复性好
- 仪表具有温度补偿电路，工作稳定可靠，无需调试即可测量
- 选用进口原装扩散硅传感器芯体，线性好，具有高灵敏度、高精度、高抗过载能力
一、概述
HFYB型压力变送器用于液体和气体的压力测量，也可适用于液位测量，当被测压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变转换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-2OmA电流信号，以供给指示报警仪、记录仪、调节器等二次仪表进行指示和过程调节，控制。其广泛应用于各种工业自控环境，涉及水利水电、生产自控、污水处理、石化、制冷设备、电力、船舶、管道等液气压系统产品及所有压力测控领域。
二、产品特点
- 可测水、油、空气等与316不锈钢兼容的气体和液体，精度可达1‰
- 选用进口原装传感器，线性好，温度稳定性高
- 具有线性及温度补偿电路，所以可以做到高精度和高稳定性
- 体积小，重量轻，安装方便，无需现场仪表调试，安装即可测量
- 两种显示方式：指针显示、液晶显示，读数直观、无视差
- 4-20mA DC二线制信号传送，抗干扰能力强，传输距离远
三、技术参数
| 测量范围 |
-100～0KPa，-100～100KPa 0～100KPa…1MPa…10MPa…50MPa…60MPa |
|---|---|
| 过载能力 | 200%F·S |
| 测量精度 | 0.1%、0.2% |
| 显 示 | 指针、液晶显示 |
| 测量介质 | 与316L不锈钢兼容的介质 |
| 工作温度 | 0～80℃ |
| 工作压力 | 常压 |
| 信号输出 | 两线制4～20mA |
| 传感器材质 | 316L不锈钢 |
| 工作电源 | 24VDC |
| 长期稳定性 | ≤0.1%F·S/year |
| 耐振性 | 15g |
| 接口尺寸 | M20×1.5、G1/2、G1/4 |
| 电气接口 | M20×1.5 |
| 防护等级 | IP67 |
