HFTY型热式气体质量流量计
热式气体质量流量计
- 适用于气体流量的质量测量
- 高精度1.0级，重复性满量程的±0.2％
- 一体式法兰安装、插入式安装可选
- 无需温度及压力补偿，可直接测出质量流量
- 量程比宽，没有活动部件，压力损失小，可靠性高
- 对振动不敏感，对直管段要求较小，安装简单，操作方便
一、概述
HFTY热式气体质量流量计基于热扩散原理，即利用流体流过发热物体时，发热物体的热量散失多少与流体的流量成一定的比例关系。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度，随着气体流速的增加，气流带走更多热量，传感器RH的温度下降，再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。热式气体质量流量计无需温压补偿，直接测出流体的质量流量。它的突出特点是：可以直接进行贸易结算；精度高；没有活动部件；压力损失小；量程比宽；可靠性高；安装简单，操作方便。广泛应用于石油、化工、医疗、热电厂、环保等行业。
二、产品特点
- 测量精度高，宽量程比，仪表稳定性好
- 直接质量流量测量，无需温度及压力补偿
- 液晶显示瞬时量及累积量，无需切换，操作简单
- 对直管段要求较小，且对现场管道振动不敏感，安装方便
- 大口径小流量测量，可做泄露检测，采用专有技术“双平衡结构”封装传感器
三、仪表分类

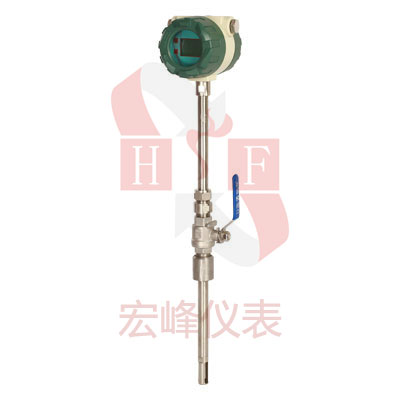

- 插入式：插入式传感器可在线安装、在线维护。体积小，便于运输，安装简便，产品的性价比高，传感器采用不锈钢材质。
- 管段式：出厂时已配备和现场管道内径相同的测量管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000，管段式传感器适用管道直径：DN15～250mm（其它管径协议定货）。管道材质为碳钢或不锈钢。
四、技术参数
| 公称通径(mm) | 管道式：DN15~DN250 |
|---|---|
| 插入式：DN50以上管径 | |
| 精度等级 | 1.0级 |
| 重复性 | 0.2%FS |
| 仪表显示 | 液晶显示瞬时及累积流量 |
| 测量介质 | 不含水份的气体 |
| 测量范围 | 0.05～80m/s(标准状态为20℃，0.10133MPa) |
| 传感器材质 | 标准为316L；哈C、钽（可协议定做） |
| 探杆材质 | 标准为304；316L、哈C、钽（可协议定做） |
| 环境条件 |
环境温度：-20℃～+70℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa |
| 工作温度（℃） | -20℃～+200℃、-20℃～+350℃（可协议定做） |
| 额定压力 | ≤4.2MPa(大于此压力可协议定做) |
| 工作电源 | 24VDC、220VAC |
| 输出信号 | 4-20mA |
| 数字通讯 | RS232，RS485可选 |
| 电器接口 | M20×1.5 |
| 防护等级 | 分体式：IP68 |
| 一体式：IP65 |
五、广泛应用
- 工厂压缩空气测量
- 锅炉的燃气和空气送风测量
- 污水处理曝气测量
- 火炬气体测量
- 钢铁厂加气测量
- 化肥厂氨气测量
- 炼铁厂高炉煤气的测量
- 电厂高炉的一次风、二次风的测量
- 煤粉燃烧过程粉/气配比控制
- 烟筒烟道排气监测SO2和NOX的排量
- 燃料电池工厂各种气体流量测量
- 水泥工业竖式磨粉机排放热气流量控制
- 热处理淬火炉等氢、氧、氮等气体的控制
- 轧钢厂加热炉燃气的测量及控制工业管道
- 燃气过程中空气流量测量
- 实验室中各种高纯气体的测量
- 食品加工操作中新鲜空气的加入
- 啤酒厂中的二氧化碳处理
- 医药行业瓶子消毒器中热空气的流量监测
- 化工行业中CL2及其他腐蚀性气体的测量
- 天然气气体流量测量
