HFRL系列雷达液位计
喇叭口智能雷达液位计
- 工作频率分为6.8G和26G高频，精度最高可达±3mm
- 最大量程可达70米，耐温可高达400度，最高耐压4MPa
- 天线材质316L不锈钢或者PTFE材质，法兰及螺纹两种连接方式
- 适用于测量轻微腐蚀的液体，固体料位或强粉尘易结晶、结露场合
一、概述
HFRL雷达液（物）位计天线发射极窄微波脉冲，以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。雷达液位计适用于各种过程条件复杂的容器、储罐、料仓等，且不受被测介质物理特性变化的影响，两线制技术，适用于高温、高压、防爆、防腐等多种场合。
二、产品特点
- 高精度，抗干扰能力强，连续测量，对干扰回波具有抑制功能
- 测量不受压力，温度等环境变化的影响，适用于各种测量现场
- 可应用于高温、高压的工况，可以测量所有的介质
- 测量稳定，精确，操作简单，安装简便，免维护
- 雷达液位计可以测量液体及固体介质，比如：原油、浆料、原煤、煤粉、挥发性液体等等
三、仪表分类
- 喇叭式脉冲雷达：不与被测介质接触，适用于液体，浆料，固体等介质的测量
- 棒式脉冲雷达：不与被测介质接触，适用于过程条件简单，腐蚀性的液体、浆料、固体
- 缆式导波雷达：与被测介质接触，适用于测量液体和固定粉料
- 杆式导波雷达：与被测介质接触，适用于测量强腐蚀性的液体
四、仪表参数
| 类别 | 喇叭口式 | 棒 式 | 杆 式 | 缆 式 |
|---|---|---|---|---|
| 应用 |
液体、浆料、 固体粉料， 块料、 颗粒料、粉尘环境 |
腐蚀性液体、 酸碱液、 工业污水、 废水等 |
液体、腐蚀性液体 |
液体、固体颗粒、 固体粉料 |
| 测量范围 | 70米 | 20米 | 6米 | 30米 |
| 过程连接 | 螺纹、法兰 | 螺纹、法兰 | 螺纹、法兰 | 螺纹、法兰 |
| 工作温度 | -40-400℃ | -40-150℃ | -40-250℃ | -40-250℃ |
| 额定压力 | -0.1～4MPa | -0.1～1.6MPa | -0.1～40MPa | -0.1～2MPa |
| 重复性 | ±2mm | ±2mm | ±2mm | ±2mm |
| 最高精度 | ±3mm | ±5mm | ±3mm | ±3mm |
| 频率范围 | 26G 、6.8G | 26G 、6.8G | 6.8G | 6.8G |
| 防爆/防护等级 | Exib ⅡC T6 Gb /IP67 | Exib ⅡC T6 Gb /IP67 | Exib ⅡC T6 Gb /IP67 | Exib ⅡC T6 Gb /IP67 |
| 信号输出 | 4—20mA/HART | 4—20mA/HART | 4—20mA/HART | 4—20mA/HART |

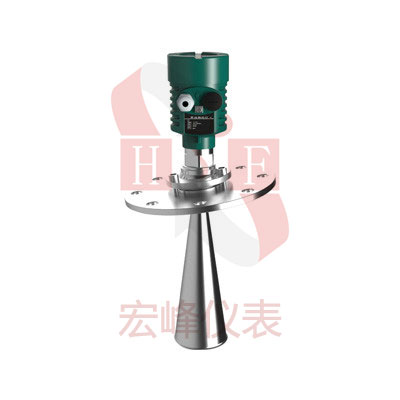

喇叭口智能雷达液位计- 工作频率分为6.8G和26G高频，精度最高可达±3mm
- 最大测量范围70米，耐温最高可达250度，耐压最高4MPa
- 抗干扰能力强，不受外界环境因素影响，提高了精确度及可靠性
- 适用于测量轻微腐蚀的液体，固体料位或强粉尘易结晶、结露场合

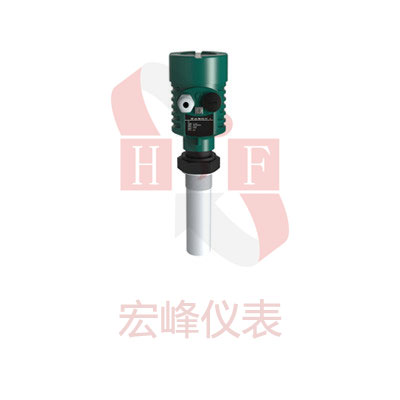

棒式智能雷达液位计- 工作频率分为6.8G和高频26G，精度最高可达±5mm
- 最大测量范围20米，高最耐温150度，最大耐压1.6MPa
- 天线材质PP、PTFE可选，可用于不同的测量介质及现场环境
- 适用于过程简单的液体测量。比如：污水、酸碱液，浆料液等

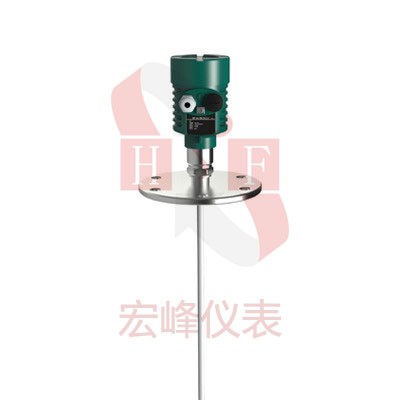

杆式导波雷达液位计- 接触式测量，工作频率6.8G，精度最高可达±3mm
- 最大量程为6米，最高可耐温400度，最大可耐压40MPa
- 探头材料为不锈钢和PTFE可选，可应用于测量强酸碱液的场合
- 应用于过程条件复杂的环境下液体的测量，如焦化行业

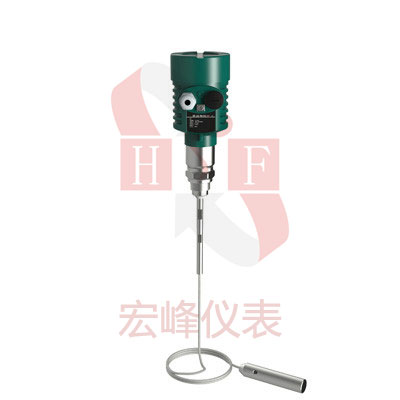

缆式导波雷达液位计- 接触式测量，工作频率6.8G，精度最高可达±3mm
- 最大量程为30米，最高可耐温250度，最大可耐压2MPa
- 不锈钢材质软缆探头，运输安装方便，螺纹及法兰两种连接方式
- 适用于高温高压，过程条件复杂的工况，测量液体及固体粉料的现场
