HFsonic3300系列超声波液位计

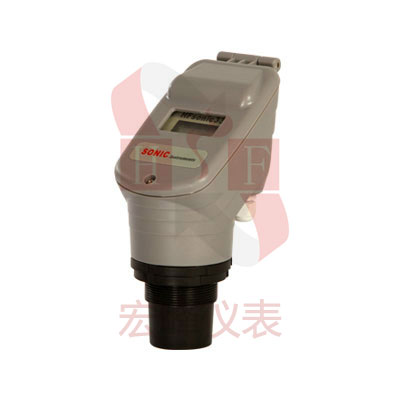

一体式超声波液位计
- 测量精度高，可实现液位及距离测量，量程可达20米
- 超声波原理，非接触式测量，运行稳定，操作简单，无需维护
- 具有功率调整，增益控制，避免安装环境不良造成的虚假回波
- 传感器分为普通及防腐型两种，可适用于复杂、恶劣的测量现场
- 内置温度补偿，有效地补偿由于环境温度变化对声速带来的影响
一、概述
HFsonic3300超声波液（物）位计采用超声波非接触式测量，被测量介质不受限制，可广泛用于水、污水、水泥、煤粉、酸碱液、泥浆、酒类，饮料等介质的测量。内置温度补偿，有效地补偿由于外界环境温度变化而对声速带来的影响，从而保证了测量的精确度。掉电保护功能，突然掉电信息不会丢失。16位D/A转换，提高电流输出的精度和分辨率，测量稳定，可靠，免维护。产品广泛应用于污水处理、电厂、化工厂、钢厂、制药厂，酒厂等。
二、产品特点
- 高精度，产品具有自动功率调整，增益控制，运行稳定可靠
- 超声波原理，非接触式测量，不受介质的影响，无需维护
- 采用先进的检测和计算技术，对干扰信号有抑制功能
- 可实现液位和固体料位的测量，也可用于距离的测量
- 内置温度补偿，有效地补偿由于外界环境温度变化对声速带来的影响
- 传感器具有普通型和防腐型两种，防腐型传感器适用于测量具有腐蚀性的介质如盐酸等
- 两种安装方式，螺纹连接及法兰连接，以适应不同的安装需求
三、仪表分类
- 一体式超声波液（物）位计：一体式现场液晶显示，分为两线制和四线制，两线制外供24VDC电源，4～20mA输出，一体四线制外供24VDC（默认）或者220VAC，4～20mA输出及两路继电器控制。

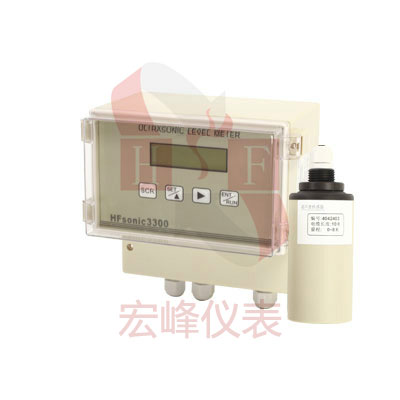

- 分体式超声波液（物）位计：由传感器、信号线、主机组成。适用于腐蚀性大，湿度大及现场操作、调试不方便的场合，可以通过信号线将主机引至适合的位置安装。外供24VDC或者220VAC(默认)电源，输出4～20mA，具有四路继电器输出。

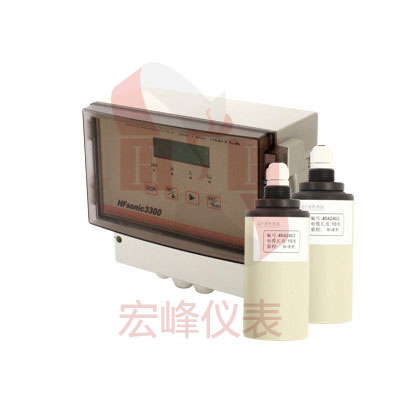

- 超声波液(物)位差计：两个传感器分别测量A液位和B液位并将其差值输出，液晶显示，外供24VDC或者220VAC(默认)电源，两路4～20mA输出，具有四路继电器输出。
四、技术参数
| 测量范围 |
一 体 式：5、10、15、20米 分 体 式：5、10、15、20、30、40、50米 液位差计：5、10、15、20米 |
|---|---|
| 测量精度 | 0.25% |
| 盲 区 | 0.2～0.5米 |
| 分 辨 率 | 1mm |
| 仪表显示 | 液晶显示 |
| 工作温度 | -20℃~70℃ |
| 工作压力 | 常压 |
| 信号输出 |
一 体 式：两线制4～20mA、四线制4～20mA 分 体 式：一路4～20mA 液位差计：两路4～20mA |
| 控 制 |
一体式：两路继电器（四线制） 分体式：四路继电器 液位差计：四路继电器 |
| 传感器材质 |
普通型 防腐型 |
| 工作电源 |
一 体 式：24VDC(默认)、220VAC 分 体 式：220VAC（默认）或24VDC 液位差计：220VAC（默认）或24VDC |
| 安装方式 |
螺纹连接 法兰连接 |
| 防护等级 | IP67、IP68（协议定做） |

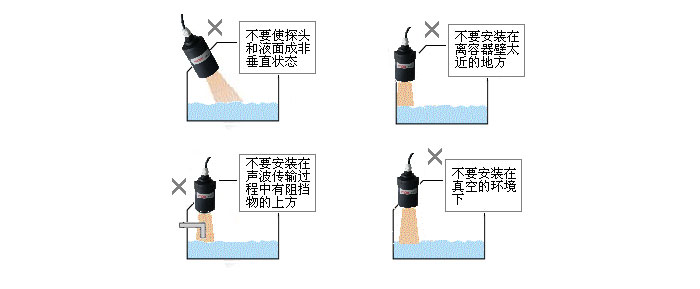

五、安装注意事项：
一体式超声波液位计- 测量精度高，可实现液位及距离测量，量程可达20米
- 超声波原理，非接触式测量，稳定可靠，操作简单，无需维护
- 传感器分为普通及防腐型两种，可适用于复杂、恶劣的测量现场
- 具有功率调整及增益控制，避免安装环境不良造成的虚假回波
- 内置温度补偿，有效地补偿由于环境温度变化对声速带来的影响
分体式超声波液位计- 测量精度高，液位及距离两种测量模式，量程可达50米
- 超声波原理，非接触式测量，稳定可靠，操作简单，无需维护
- 适用于腐蚀性大，温度高，湿度大及现场操作调试不方便的场合
- 普通及防腐型两种传感器，可适用于腐蚀性大，条件恶劣的现场
- 具有功率调整及增益控制，避免安装环境不良造成的虚假回波
超声波液位差计- 精度高，测量两个液位值并计算出差值，量程可达20米
- 运行可靠，使用、操作简单，安装方便，无需维护
- 采用先进的检测和计算技术,对干扰信号有抑制功能
- 中英文显示可选，四种显示模式，输出单通道、双通道可选
- 具有功率调整及增益控制，避免安装环境不良造成的虚假回波
