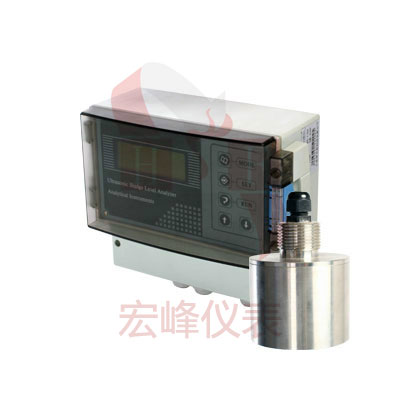

HF-USL型超声波泥水界面仪
HF-USL型超声波泥水界面仪
- 超声波回波测量原理，运行稳定、可靠
- 可选配自清洗功能，减少仪表维护量
- 中文操作界面，传感器即插即用，带有故障自诊断功能
- 发射能量自动调节，能够适应各种测量介质和不同的量程
- 大屏幕液晶显示测量值的同时可以图形显示污泥分层状态
一、概述
HF-USL型超声波泥水界面仪由传感器和变送器两部分组成，是利用可靠的超声波回波检测原理，传感器发出超声波遇到泥层会反射，测量出发射波和反射波之间的时间，就可以得出传感器到泥层的距离L1，传感器到池子底面的距离是用户设置的L，这样就可以得到泥层的厚度D=L-L1 。可以实现了污泥厚度0～12米的实时检测，为相关工艺的过程控制提供可靠数据，从而优化了排泥、加药等工艺控制流程。防止出水恶化，避免污泥脱氮和分解。仪表广泛应用于给水厂，污水处理厂，洗煤厂等的沉淀池，初沉池，二沉池，浓缩池，灰浆沉淀池。
二、产品特点
- 超声波回波原理运行稳定、可靠
- 连续测量，维护量小
- 中文菜单，便于操作
- 根据泥层自动调节发射功率
- 可选配自动清洗系统，减少了维护工作量
- 传感器即插即用，带有故障自诊断功能
- 大屏幕液晶显示测量值的同时可以图形显示污泥分层状态
- 超声波发射能量自动调节，能够适应各种测量介质和不同的量程
三、技术参数
| 测量范围 | 0.2～12米 |
|---|---|
| 测量精度 | ±1%FS |
| 分 辨 率 | 0.01米 |
| 显 示 | 中文操作菜单LCD液晶显示日期、时间、测量值、历史趋势线等， |
| 数据存储 | 自动存储功能，断电数据保护 |
| 工作温度 | 变送器：-10～60℃ |
| 传感器：0～50℃ | |
| 相对湿度 | 0～95%，无冷凝 |
| 工作压力 | 最大0.75MPa |
| 信号输出 | 两路隔离4～20mA |
| 控制输出 | 两个继电器输出，一个定时继电器 |
| 数字通讯 | 可选RS485支持MODBUS协议、Profibus、HART |
| 工作电源 | 220VAC,50HZ |
| 防护等级 | 变送器：IP66 |
| 传感器：IP68 | |
| 仪表材质 | 变送器：PC |
| 传感器：不锈钢 | |
| 仪表尺寸 | 变送器231×185×119mm |
| 传感器∮45×130 |
- HF-USL型超声波泥水界面仪
- 可靠的超声波回波测量原理，使用简便
- 连续测量，维护量小
- 发射能量自动调节，能够适应各种测量介质和不同的量程
- 大屏幕液晶显示测量值的同时可以图形显示污泥分层状态
- 中文菜单，操作简便
- 传感器即插即用
- 故障自诊断功能
