HFLDE系列电磁流量计

当前栏目: 首页 > 产品展示 > 流量仪表 > HFLDE系列电磁流量计

一体式电磁流量计

  • 精度高,测量范围宽,抗干扰能力强
  • 无可动部件,无阻流部件,无后期维护问题
  • 多种电极、衬里材质可选,适用于不同介质现场
  • 带有电极自清洗功能,可实现在线电极清理(选配)
  • 自动记录仪表掉电时间、电源间断时间,补算漏计流量(选配)
  • 网络功能:MODBUS(标配)、HART (选配)、 GPRS(选配)、PROFIBUS(选配)

一、概述

HFLDE智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀性液体及泥浆、矿浆、纸浆等液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设等领域的流量计量。

二、产品特点

  • 精度高、流量测量范围宽可达1:150
  • 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关
  • 仪表不受液体流动方向的影响,正反向安装均可测量,安装方便,对直管段要求不高
  • 电磁流量计可选配不同的电极及内衬材料,适用于高温、腐蚀性大、磨损性强的的现场
  • 管道内无可动部件,无阻流部件,无压损、不堵塞,可测量含有纤维、固体颗粒和悬浮物的液体
  • 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂
  • 具有RS232、RS485、Modbus、Hart等数字通讯信号输出(选配)
  • 红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)
  • 采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低

三、仪表分类

  • 一体型:转换器与传感器直接连接,适用于现场显示
  • 分体型:转换器与传感器通过信号线连接,适用于现场测量环境差,防护级别要求高,要求异地显示的现场
  • 插入型:管道钻孔安装不用截开管路,可不停产安装。适用于在线安装及大管径的测量,运输、安装方便,性价比高
  • 电磁式水表:电池供电,锂电池寿命3~6年,也可实现双电源供电(选配)
  • 电磁热量表:配用PT1000铂电阻,可显示计量瞬时热量、流量及累积热量、流量

四、技术参数

公称通径
(mm)
管道式:DN6~DN3000(特殊规格可定制)
插入式:DN150以上管径
精度等级 管道式:0.5级
插入式:2.5级
量程比 1:150
显示方式 LCD中文、英文显示方式(可定制其它语言)
积算器总量 可分别记录正向总量、反向总量、差值总量
特殊功能 掉电时间记录功能,自动记录仪表系统电源间断时间,补算漏计流量
小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制
工作温度 一体式:-10~120℃
分体式:-20~200℃ (传感器)、-10~60℃(转换器)
额定压力 DN6~DN250:1.6MPa
DN300~DN1000:1.0MPa
DN1200~DN3000:0.6MPa
另:其它压力可协议订做
衬里材质 聚氨脂橡胶

适 用:≤60℃,有极好的耐磨性,中性强磨损的矿浆、煤浆、泥浆

不适用:酸、碱性介质

氯丁橡胶

适 用:≤80℃,耐油、耐溶剂、耐氧化、耐一般低浓度弱酸碱盐介质的腐蚀,有极好的弹性,高扯断力,可用于污水,泥浆

不适用:强酸、碱性介质

氟硅橡胶

适 用:≤200℃,耐油、耐溶剂、耐热性,耐寒性,耐气候老化

不适用:强酸、碱性介质

聚四氟乙烯

适 用:≤150℃ 耐沸腾盐酸、硫酸、硝酸、王水、浓碱等强腐蚀性介质及卫生类介质

不适用:三氟化氯、高温三氟化氧、高流速液氟、液氧、臭氧的腐蚀,耐磨损性能差,抗负压能力差,容易出现衬里变形或断裂,导致电极外露

聚全氟乙丙烯

适 用:≤150℃ 化学性能与PTFE相仿,有疏水性和不粘性

不适用:耐磨性能较差

电极材质 316L

适 用:1、生活用水、工业用水、原水井水,城市污水

2、轻微腐蚀性酸、碱、盐溶液

不适用:强酸、强碱、对不锈钢有腐蚀性的液体

哈氏合金B

适 用:1、盐酸(浓度小于10%)等非氧化性酸

2、氢氧化钠(浓度小于50%),一切浓度的氢氧化铵碱溶液

3、磷酸,有机酸

不适用:硝酸

哈氏合金C

适 用:1、氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合溶液

2、氧化性盐类如Fe+++、Cu++或含有其它氧化剂的腐蚀,如次氯酸盐溶液,海水等

不适用:盐酸

钛(Ti)

适 用:1、盐,如:(1)各种氯化物(氯化物/镁/铝/钙/铵/铁等)

(2)次氯酸盐、钠盐、钾盐、铵盐、海水

2、氧化性酸(包括发烟的硝酸)、有机酸、碱等的腐蚀。

不适用:较纯的还原性酸,如硫酸、盐酸、磷酸、氢氟酸等

钽(Ta)

适 用:具有优良的耐腐蚀性和玻璃相似,几乎能耐一切化学介质(包括沸点的盐 酸、硝酸和175℃以下的硫酸)的腐蚀

不适用:氢氟酸、发烟硫酸、发烟硝酸及碱

铂(Pt)

适 用:几乎所有的酸、碱、盐溶液(包括发烟硫酸、发烟硝酸)

不适用:王水

碳化钨

适 用:纸浆、矿浆等含有固体颗粒的介质,抗干扰能力强,可用于高磨损性介质的测量,耐磨性好。

不适用:酸及氯化物等

输出信号 数字频率输出、数字脉冲输出、模拟电流输出、报警输出
数字通讯 RS232、RS485、MODBUS、HART、GPRS、PROFIBUS可选
工作电源 85~250VAC、20~36VDC、电池供电
防护等级 一体型:IP67
分体型:IP67、IP68
安装要求 流量计直管段上游≥5DN,  下游≥2DN
连接方式 法兰连接、卡箍连接
关键字搜索:
  • 一体式电磁流量计一体式电磁流量计
    • 精度高,测量范围宽,抗干扰能力强
    • 无可动部件,无阻流部件,无后期维护问题
    • 多种电极、衬里材质可选,适用于不同介质现场
    • 带有电极自清洗功能,可实现在线电极清理(选配)
    • 自动记录仪表掉电时间、电源间断时间,补算漏计流量(选配)
    • 网络功能:MODBUS(标配)、HART (选配)、 GPRS(选配)、PROFIBUS(选配)

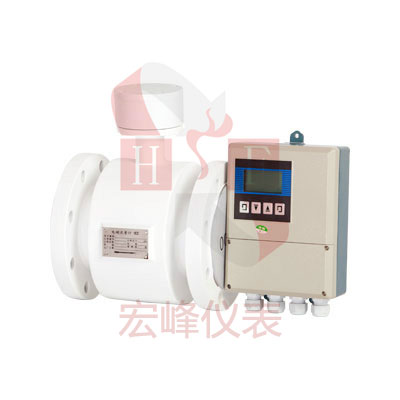

  • 分体式电磁流量计分体式电磁流量计
    • 适用于管道震动较大的场合
    • 适用于安装位置在高空或井下及调试不方便的现场
    • 多种电极、衬里材质可选,适用于不同介质的测量现场
    • 适用于现场温度较高,湿度较大或有腐蚀性气体的场合
    • 分体式传感器最远传输距离可达100米,防护等级可实现IP68
    • 网络功能:MODBUS(标配)、HART (选配)、 GPRS(选配)、PROFIBUS(选配)

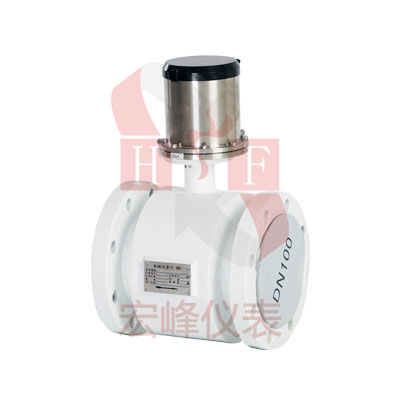

  • 电磁水表电磁水表
    • 可测量DN10~DN800的管径
    • 接入压力变送器可实现压力测量及显示
    • 多种电极、衬里材质可选,适用于不同介质现场
    • 标配锂电池组,可持续工作3--6年, 可实现IP68密封防护设计
    • 三种工作模式可选:间歇测量、连续测量、外电源连续测量模式
    • 具有RS485modbus,GPRS和CDMA及SRD基站式无线网络通讯系统,实现数据采集和管理(可选)

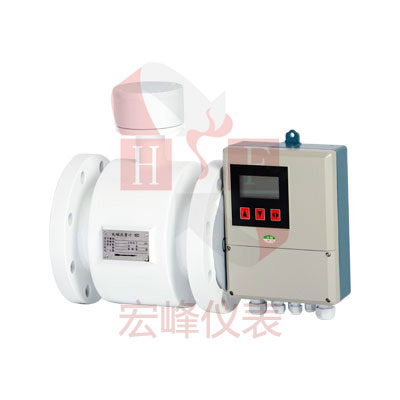

  • 电磁热量表电磁热量表
    • 外加Pt1000热电阻可实现热量测量
    • 可显示瞬时热量、流量及累积热量、流量
    • 多种电极、衬里材质可选,适用于不同介质现场
    • 内部有两个积算器总量,可分别记录:流量总量、热量总量。
    • 自动记录仪表掉电时间、电源间断时间,补算漏计流量(选配)
    • 网络功能:MODBUS(标配)、HART (选配)、 GPRS(选配)、PROFIBUS(选配);

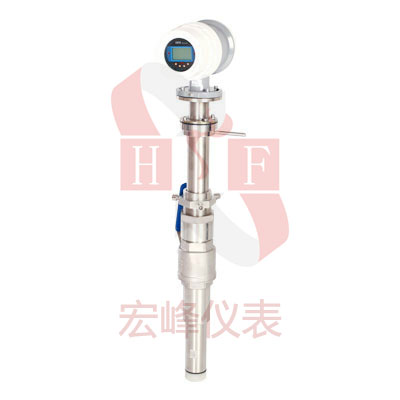

  • 插入式电磁流量计插入式电磁流量计
