HFLUGB系列涡街流量计
卡装涡街流量计
- 可测量蒸汽、气体、液体的体积流量
- 工作温度可达350℃，高于此温度可协议定货
- 测量精度高，结构紧凑，无机械运动部件，采用304表体
- 采用超低功耗单片机技术，电池使用寿命可达2年以上
- 可选用一体式或分体式，液晶显示，可采用电池供电或外接电源
- 采用消扰电路和抗振传感头，仪表具有良好的抗振动性，无零点漂移
一、概述
HFLUGB涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。适用于：
气 体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等
液 体：水、高温水、油、食品液、化学液等
蒸 汽：饱和蒸汽、过热蒸汽
压电式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
二、产品特点
- 测量精度高，量程比宽，测量介质广泛，如液体、气体、蒸汽
- 工作温度高，可耐温达350度，无可动部件，压力损失小
- 结构简单便于安装和维护，无运动部件，无磨损，可靠性高
- 采用消扰电路和抗振动传感头，具有一定抗环境振动性能
- 采用超低功耗单片机技术，电池供电时可连续使用2年以上
三、仪表分类
- 涡街流量传感器：无现场显示，仅将流量脉冲信号远传输出。仪表价格低廉，集成度高，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
- 一体型：现场显示，当采用电池供电时，无输出;当接入外接电源时，可输出4～20mA
- 补偿型：现场显示，可实现一体化温压补偿
- 插入式涡街流量计：适用于DN200以上管径的测量，产品的性价比较高，便于运输，安装
四、技术参数
| 公称通径（mm) | 管道式：DN25~DN300 |
|---|---|
| 插入式：DN200～DN1500 | |
| 精度等级 | 管道式：1.0级，1.5级 |
| 插入式：2.5级 | |
| 允许振动加速度 | 压电式:0.2g |
| 电容式:1.0～2.0g | |
| 额定压力(MPa) | 1.6MPA (4.0MPA及其它压力可协议定货) |
| 工作温度(℃) | 压电式：-40～260，-40～350 |
| 电容式： -40～300，-40～400，-40～450（协议订货） | |
| 工作电压 | 传感器：+12V DC，+24V DC |
| 变送器：+12V DC ，+24V DC | |
| 电池供电型：3.6V电池 | |
| 输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V |
| 模拟电流：4～20mA | |
| 传感器材质 | 304(其它材料协议供货) |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型：ExdⅡia CT2-T5 |
| 隔爆型：ExdⅡCT2-T5 | |
| 防护等级 | 普通型：IP65 |
| 分体传感器：IP68 | |
| 环境条件 | 温度-20℃～55℃ |
| 相对湿度5%～90% | |
| 大气压力86～106kPa | |
| 传输距离 | 三线制脉冲输出型：≤300m |
| 两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |

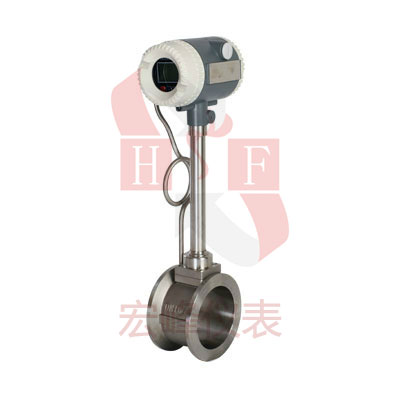

- 卡装涡街流量计
- 测量精度高，可测量蒸汽、气体、液体的体积流量
- 工作温度可达350℃，高于此温度可协议定货
- 结构紧凑，无机械运动部件，运行稳定可靠
- 采用超低功耗单片机技术，电池使用寿命可达2年以上
- 可选用一体式或分体式，可采用电池供电或外接电源
- 采用消扰电路和抗振传感头仪表具有良好的抗振动性，无零点漂移

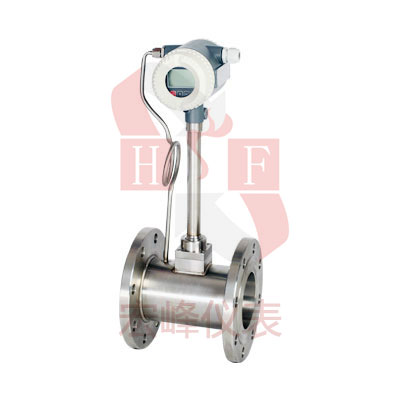

补偿一体化涡街流量计- 可测量蒸汽,气体,液体的质量流量
- 测量精度高，结构紧凑，采用一体式温度及压力补偿方法
- 工作温度可达350℃，高于此温度可协议定货
- 可采用法兰连接及法兰卡装两种连接方式，仪表采用304材质
- 采用消扰电路和抗振传感头，仪表具有良好的抗振动性，无零点漂移

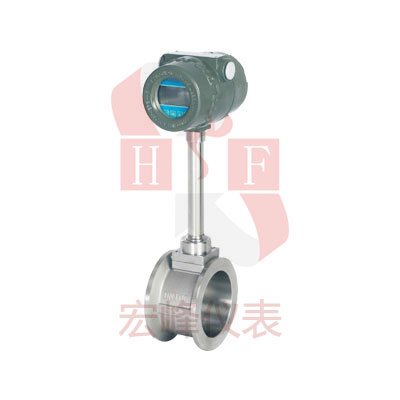

中文一体温压补偿型涡街流量计- 中文操作界面，仪表性能稳定，测量精度高
- 可测量蒸汽、气体、液体的质量流量，温度可达350度
- 采用一体式温度及压力补偿方法，结构紧凑，安装方便
- 现场液晶可循环显示温度、压力、瞬时流量及累积流量
- 仪表可采用法兰连接或法兰卡装连接方式，本体材质304不锈钢
- 采用消扰电路和抗振传感头，仪表具有良好的抗振动性，无零点漂移

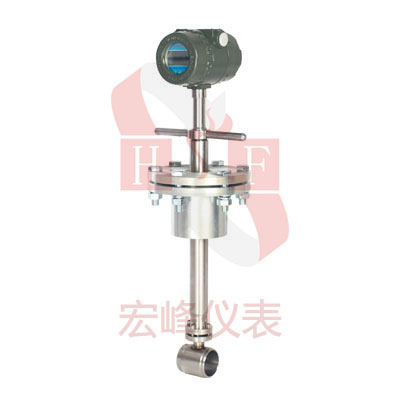

插入式涡街流量计- 适用于DN200以上大口径测量
- 分为简易插入式和球阀插入式两种
- 适用于一般蒸汽,气体,液体的流量测量
- 测量范围宽，外置式探头，不易堵塞，抗污性能好
- 结构简单牢固，无可动部件，具有抗振动性能，无零点漂移
