HF-3000系列超声波流量计
固定式超声波流量计
- 测量单一、均匀、稳定的液体
- 测量范围大,可测流速范围0～32m/S
- 可选三种安装方式：外夹式、插入式、法兰管段式
- 可适用于多种传感器，以满足于现场不同安装要求
- 一体型、壁挂型、盘装型、防爆型主机可选，配以PT100铂电阻可实现热量计量功能
一、概述

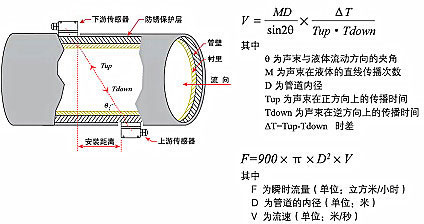

HF-3000超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术，当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：
超声波流量计独有的三种安装方式使测量安装简单、方便，灵活，在线式测量及标定巡检式测量已广泛应用于石油、化工、冶金、轻纺、环保、食品等部门及水利建设等领域
二、产品特点
- 高精度测量，精度优于1.0%，线性度优于0.5%，重复性0.2%
- 测量范围宽,可测量流速范围0～32m/s
- 管道内无可动部件，无阻流部件，无压损
- 多种机型，实现多种功能，适用于现场不同的使用要求
- 自动记忆前64日、前32个月、前2年的累积流量和工作状态
- 自动记忆前16次上、断电时间和流量并可实现自动或手动补加
- 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂
- 具有RS232、RS485、Modbus、M-BUS等数字通讯信号输出
- 具有自检与自诊断功能
- 有三种传感器可选配，标准外夹式传感器，插入式传感器及管段式传感器
三、仪表分类
- 便携式：适用于液体流量的在线标定和巡检测量，电池供电，操作简单，携带方便，内置微小打印机，保证实时数据的完整性
- 手持式：适用于液体流量的在线标定和巡检测量，电池供电，携带方便，四行同屏显示测量数据，并带有2000条数据存储功能
- 固定式：分为一体型、壁挂型、盘装型、防爆型主机；适用于液体流量的在线测量，可选配三种传感器实现测量多样化
- 水表式：电池供电的超声波工业水表，可选配三种传感器实现在线测量，电池可连续使用2～3年，也可采用双电源供电
四、技术参数
便携式
| 测量精度 | 优于1.0% |
|---|---|
| 显示 | 2行汉字同屏显示瞬时流量、累积流量、信号状态 |
| 信号输出 | RS485 |
| 打印输出 | 内置热敏一体式打印机，实现及时或定时打印 |
| 工作温度 | -20～160度 |
| 工作电源 | 内置镍氢充电电池供电，220VAC |
| 安装方式 | 外夹式安装，DN15～DN6000 |
手持式
| 测量精度 | 优于1.0% |
|---|---|
| 显示 | 4行汉字同屏显示瞬时流量、流速、累积流量、信号状态 |
| 信号输出 | RS232 |
| 工作温度 | -20～160度 |
| 工作电源 | 内置镍氢充电电供供电，220VAC |
| 安装方式 | 外夹式安装, DN15～DN6000 |
固定式
| 测量精度 | 优于1.0% |
|---|---|
| 显示 | 2×10汉字背光液晶可显示瞬时流量及正，负、净累积流量、流速等 |
| 信号输出 | 一路4～20mA或0～20mA输出 |
| 一路隔离RS485(RS232)输出 | |
| 一路OCT（脉冲宽度6～1000ms之间可编程，默认200ms） | |
| 一路继电器输出（脉冲宽度200ms） | |
| 信号输入 | 3路4～20mA摸拟信号输入，精度0.1%，可输入压力、液位、温度等信号 |
| 2路三线制PT100铂电阻 | |
| 通讯协议 | MODBUS协议，M-BUS协议，并兼容国内其它厂家同类产品的通讯协议 |
| 记忆功能 | 自动记忆前512天，前128个月，前10年正、负、净累积流量 |
| 自动记忆上、断电时间和流量并可实现流量的自动或手动补加 | |
| 可编程批量(定量)控制器，故障自诊断功能 | |
| 防护等级 | IP65 |
| 工作温度 | 外夹式：-20～160度；插入式： -40～160度；管段式：-20～160度 |
| 工作电源 | 220VAC、24VDC |
| 安装方式 | 外夹式：DN15～DN6000 插入式：DN80～DN6000 管段式: DN15～DN1000(以上可协议定做) |
水表式
| 测量精度 | 优于2% |
|---|---|
| 显示 | 本地96段LCD显示器，可显示44个不同的窗口内容 |
| 工作电源 | 3.6V/19AH锂电池供电（电压≥2.6V工作正常） |
| 安装方式 | 外夹式，插入式，管段式法兰连接 |
传感器
| 安装方式 | 外夹式 |
|---|---|
| 测量范围 | 标准小型S1（高温S1H）型：DN15～DN100 |
| 标准中型M1（高温M1H）型：DN50～DN700 | |
| 标准大型L1型: DN300～DN6000 | |
| 工作温度 | -20～160度 |
| 适用管材 | 碳钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道，允许有衬里 |
| 安装方式 | 插入式 |
|---|---|
| 测量范围 | DN80～DN6000 |
| 工作温度 | -40～160度 |
| 适用管材 | 碳钢、不锈钢、铸铁、PVC、玻璃钢、水泥管等管道，允许有衬里 |
|
备注：1、碳钢、不锈钢可直接焊接 2、其它不可焊接的管材需安装管箍方可进行插入式安装 |
|
| 开孔尺寸 | ∮19mm(使用专用开孔器，可实现带压不停产安装，耐压1.6MPa以下 |
| 安装方式 | 法兰管段式 |
|---|---|
| 测量范围 | DN15～DN1000 |
| 工作温度 | -40～160度 |
| 连接方式 | 法兰连接 |
| 表体材质 | 碳钢，其它材质可协议定做 |

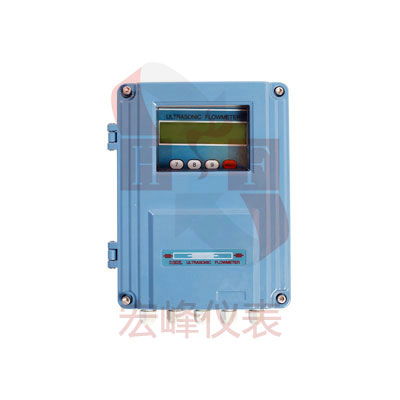

- 固定式超声波流量计
- 测量单一、均匀、稳定的液体
- 测量精度高，始动流量低，,可测流速范围0～32m/S
- 适用于多种传感器，以满足现场不同的安装要求
- 可选三种安装方式：外夹式、插入式、法兰管段式
- 一体型、壁挂型、盘装型、防爆型主机可选，配以PT100铂电阻可实现热量计量功能

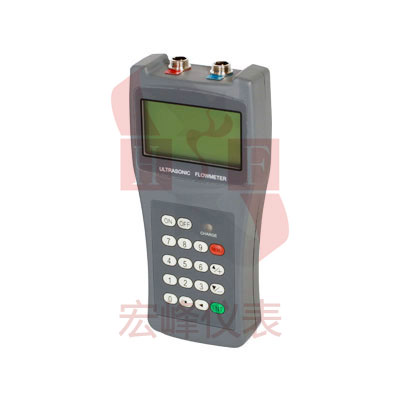

手持式超声波流量计- 测量单一、均匀、稳定的液体
- 测量范围大,可测流速范围0～32m/S
- 适用于各种现场中液体流量的在线标定和巡检检测
- 采用电池供电，体积小携带方便，配有铝合金保护箱
- 采用外夹传感器，帖在管道外壁即可测量，安装简单，拆卸方便
- 液晶屏四行同屏显示测量数据，并可存储2000条测量数据,配有RS232接口

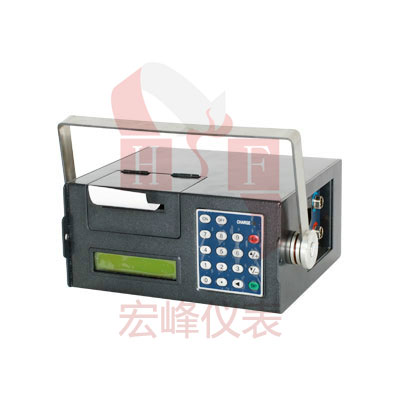

便携式超声波流量计- 测量单一、均匀、稳定的液体
- 测量范围大,可测流速范围0～32m/S
- 适用于各种现场中液体流量的在线标定和巡检检测
- 采用电池供电，体积小携带方便，配有铝合金保护箱
- 采用外夹传感器，帖在管道外壁即可测量，安装简单，拆卸方便
- 内置微小热敏打印机，保证实时数据的完整性并配有RS485通讯接口

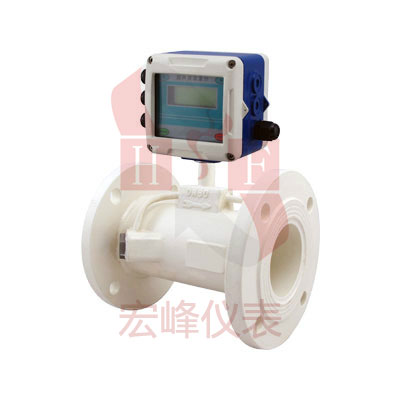

超声波水表- 测量单一、均匀、稳定的液体
- 测量范围大,可测流速范围0～32m/S
- 低功耗，电池供电，电池可连续使用2～3年
- 可采用双电源供电，当外接24V电源时可实现信号远传功能，断电后仪表仍可正常显示测量
- 可配三种传感器如外夹式，插入式，管段式，可实现灵活测量，防护等级可实现IP68

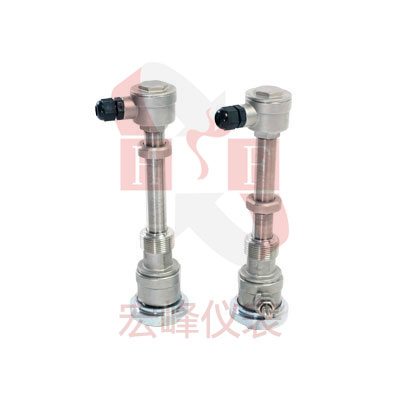

插入式超声波流量计传感器- 适用于DN80及以上管径，适用温度≤160℃
- 插入式安装，可实现在线安装，不停水安装
- 适用于壁挂式、盘装式、防爆式固定主机及超声波水表
- 不锈钢传感器，适用于可焊接的金属管道如碳钢、无缝钢管等
- 配合管箍使用，可用于非金属管道的安装如塑料，水泥管等

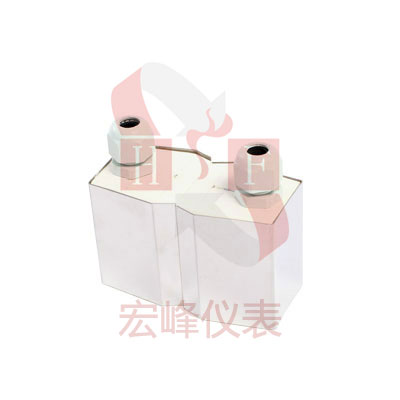

外夹式超声波流量计传感器- 传感器帖在管道外壁进行测量,适用温度≤160℃
- 外夹式大型传感器适用管径DN300~DN6000
- 外夹式中型传感器适用管径DN50~DN700
- 外夹式小型传感器适用管径DN15~DN100
- 适用于金属管道、塑料管道，不适用于水泥管道
- 适用于壁挂式、盘装式、防爆式固定主机、手持式、便携式及超声波水表

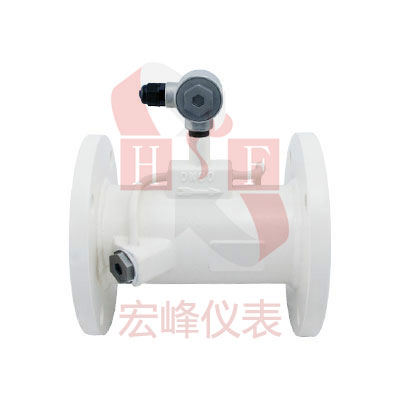

管段式超声波流量计传感器- 适用管径DN15～DN3000，适用温度≤160℃
- 法兰连接，安装方便,仪表通电后即实现测量
- 本体材质碳钢，不锈钢304、316L可协议定做
- 无可动部件，无阻流部件，无压力损失，无后期维护
- 适用于壁挂式、盘装式、防爆式固定主机及超声波水表
